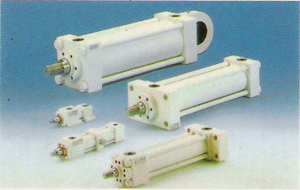

CD160型液压缸有160bar额定工作压力,相当于DIN24554
这种标准液压缸大致相当于ISO6020/2
本系列符合汽车工业的要求。
CD160系列以扩大到

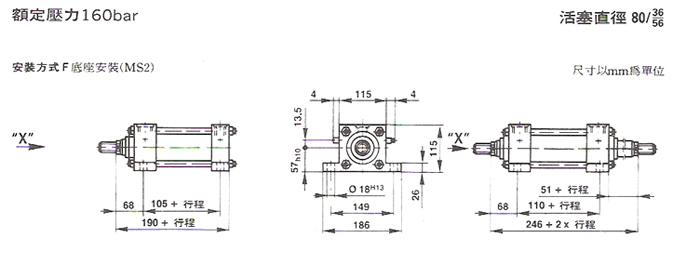

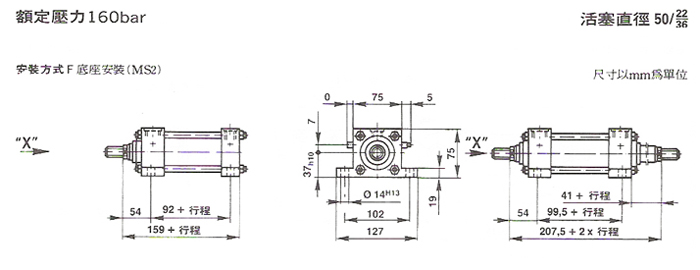

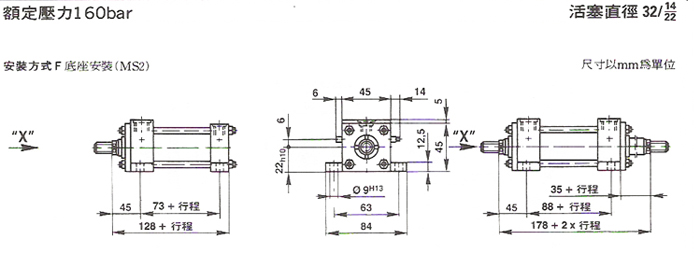

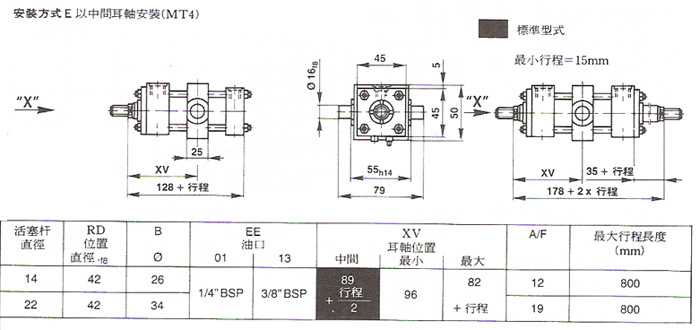

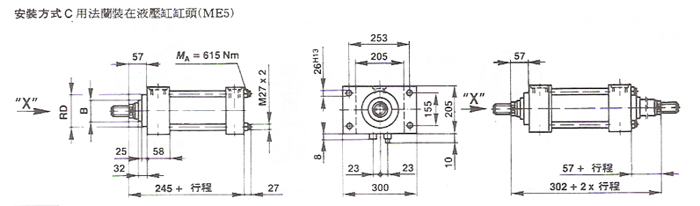

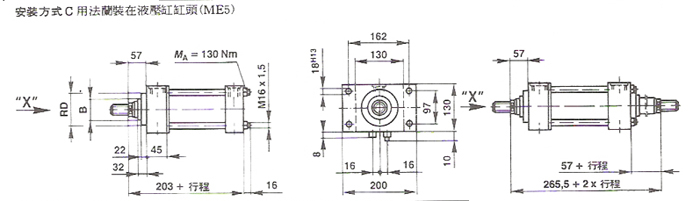

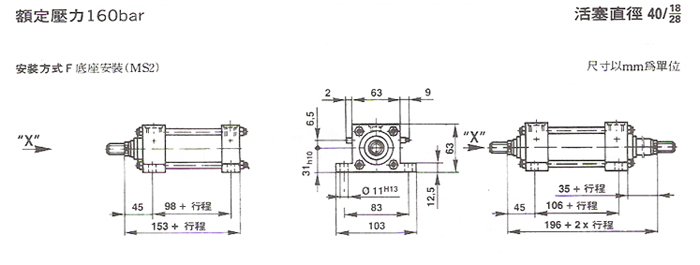

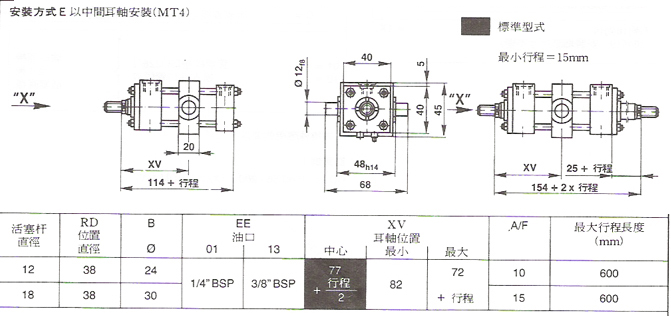

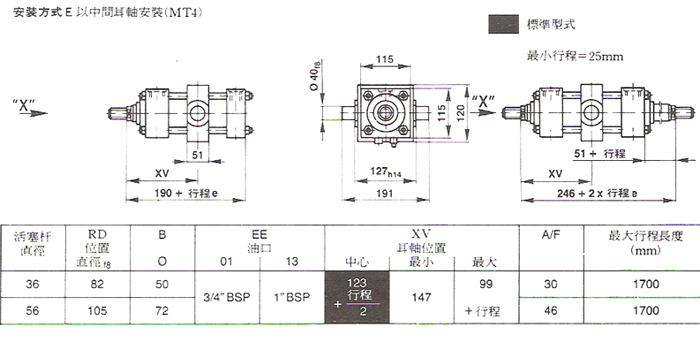

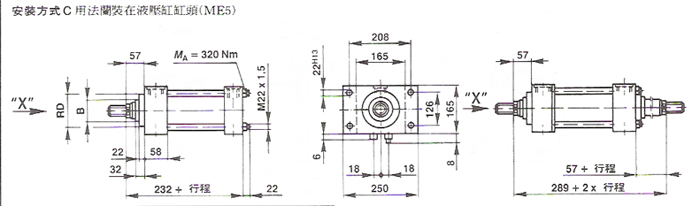

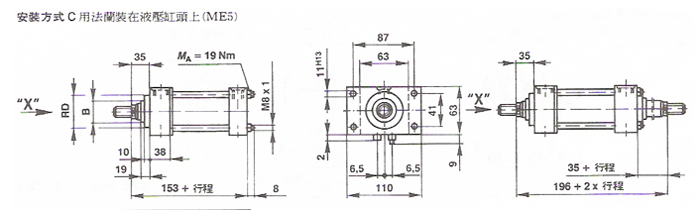

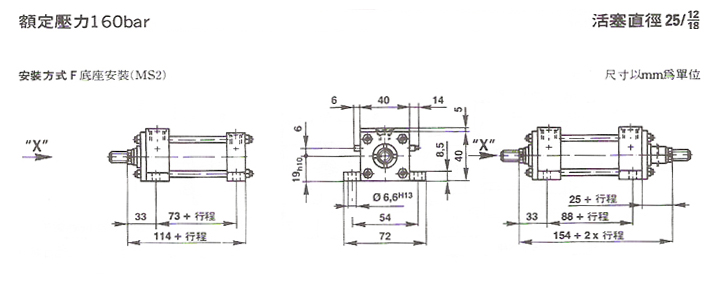

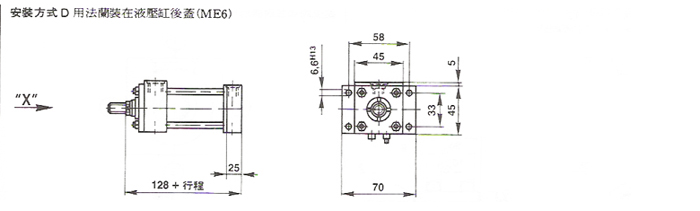

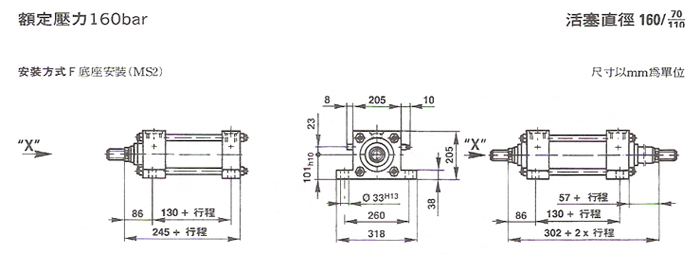

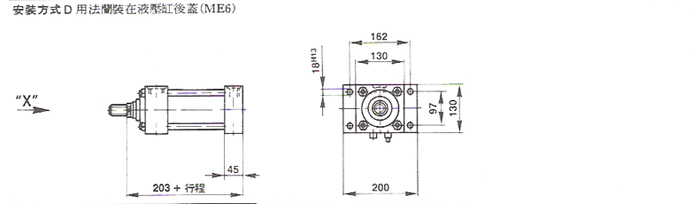

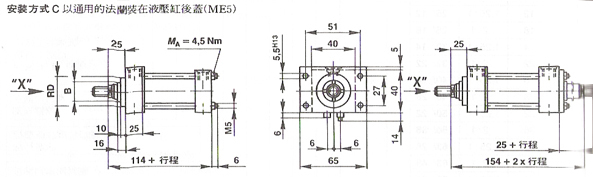

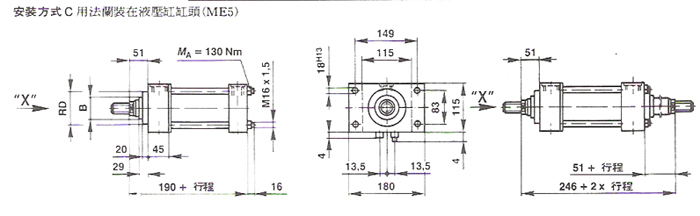

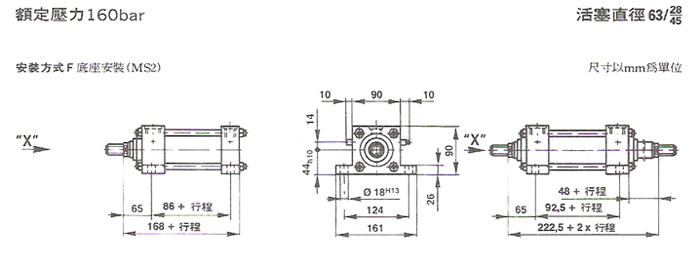

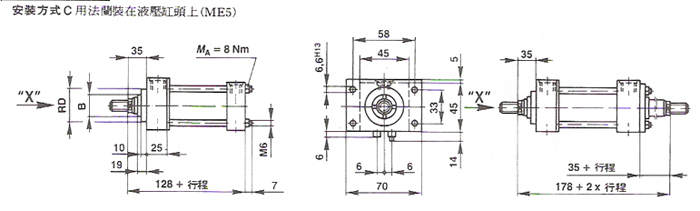

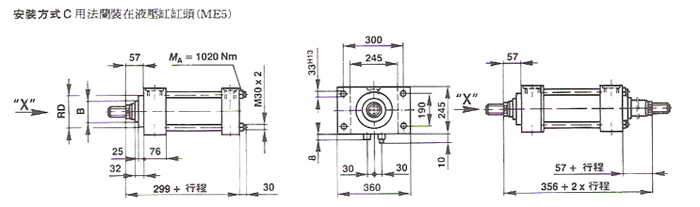

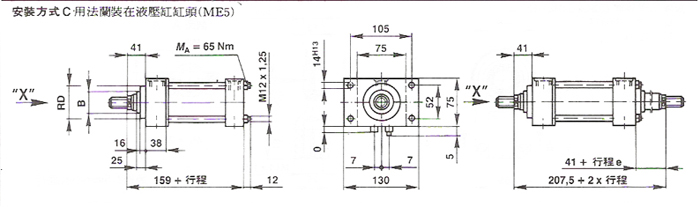

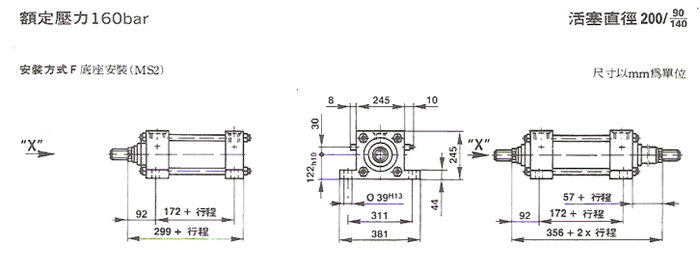

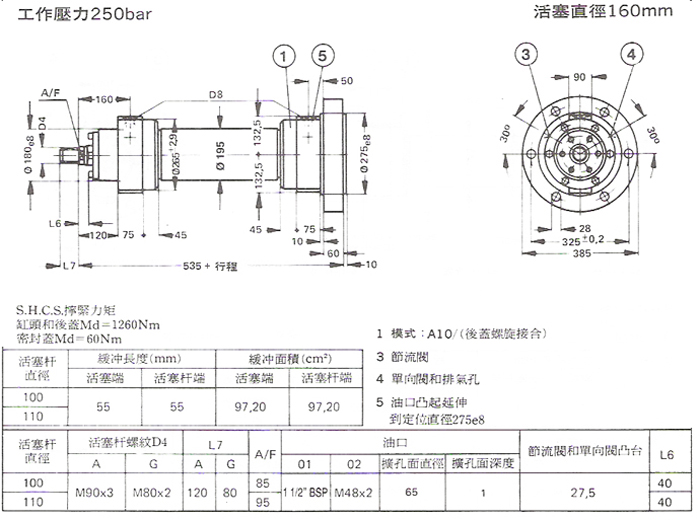

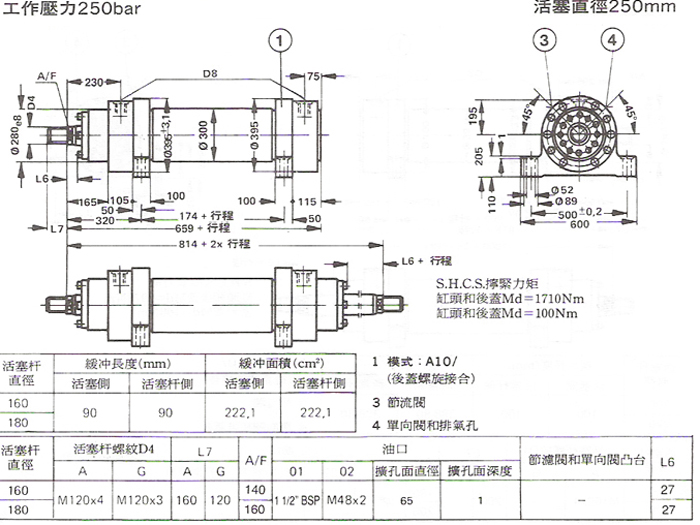

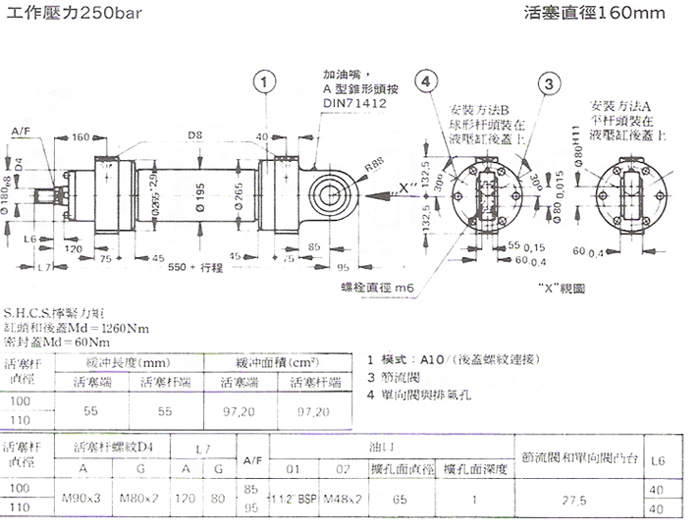

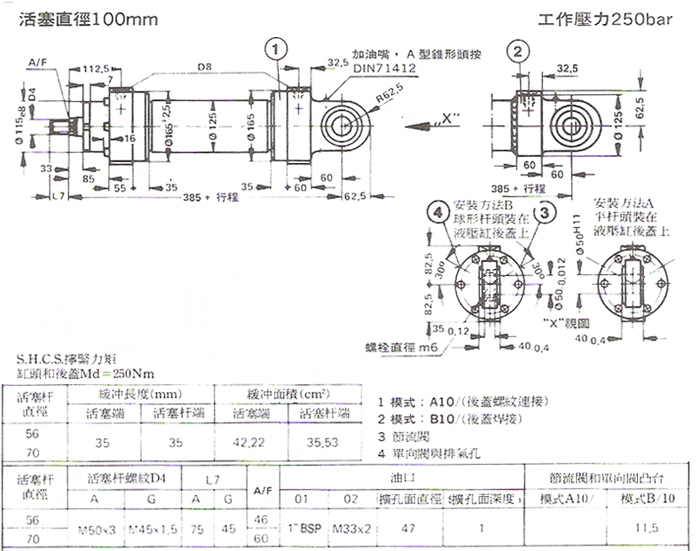

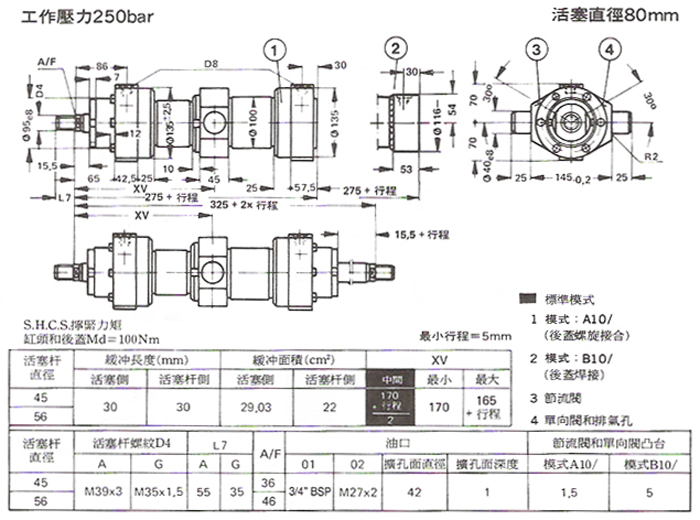

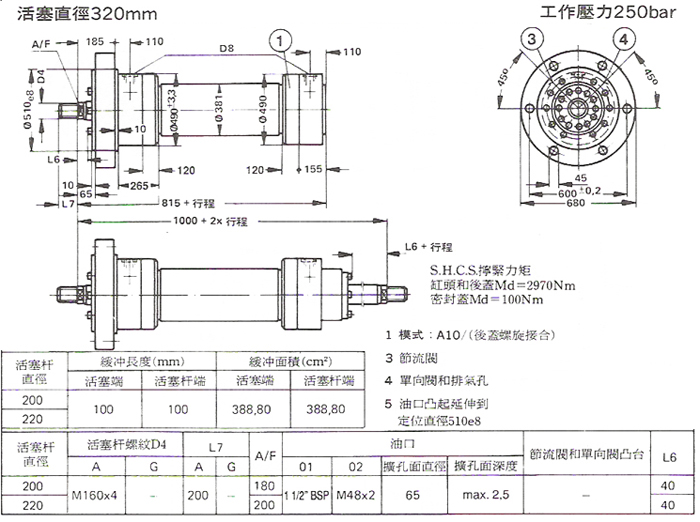

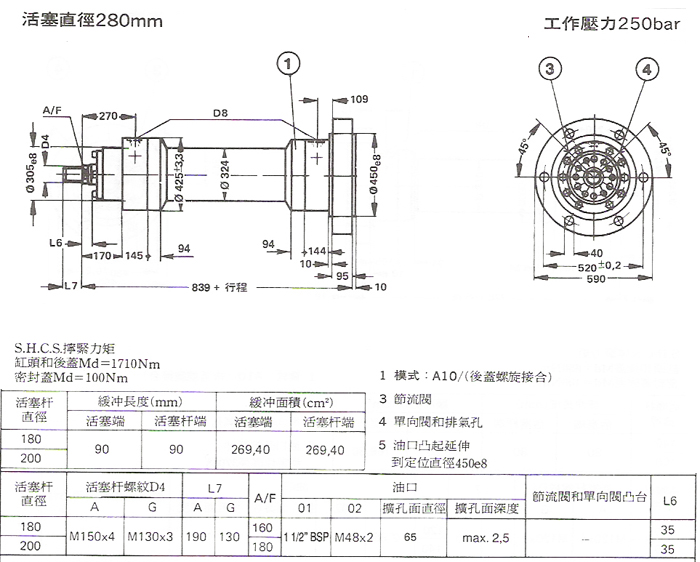

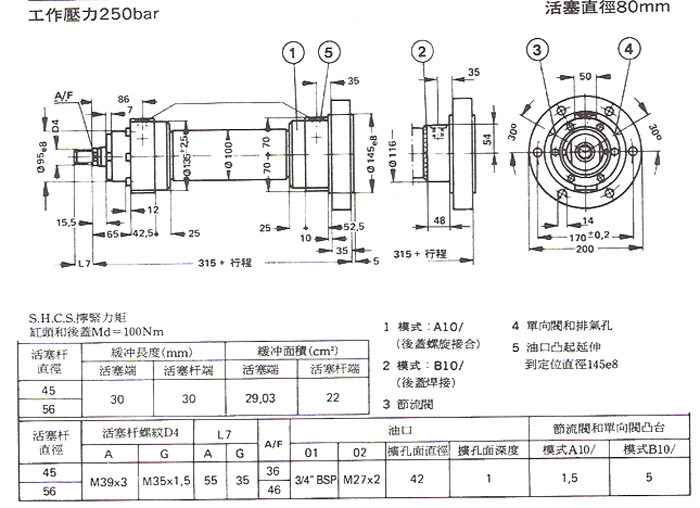

一安装方式C的双杆液压缸=以法兰装在缸头上,安装方式E=中间耳轴,安装方式F=底座安装
本系列是基于按标准式设计的易于维修的组合体系
一二端以拉杆固定在液压缸套管上为了维修易于进行拆卸和再装配
一按照IS0228/1,用英国管螺纹标准油口

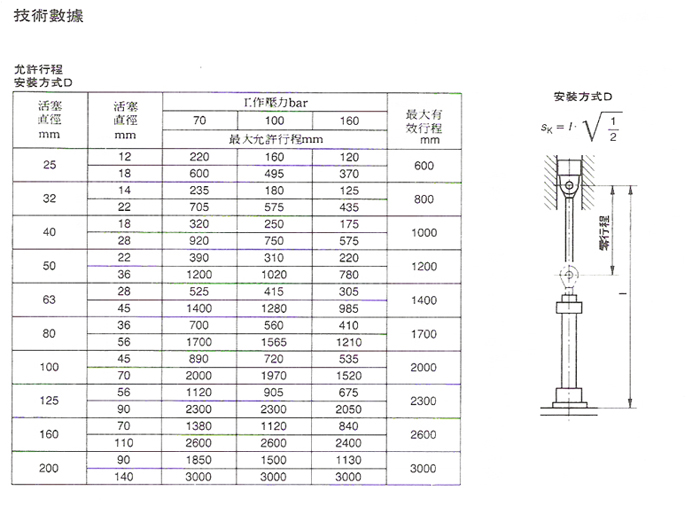

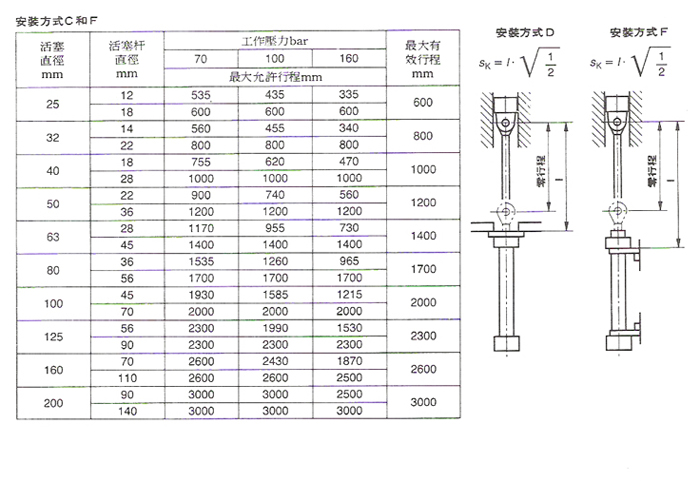

一行程长度可自由选择(再设计的限度内)

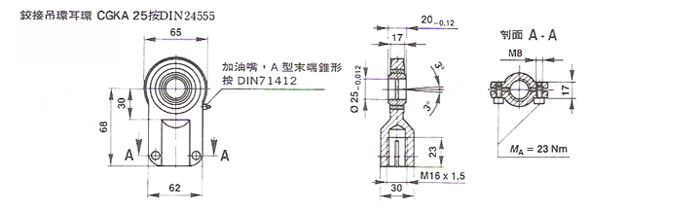

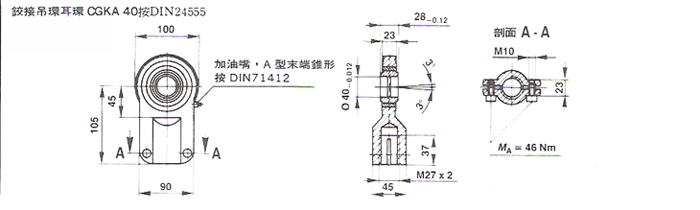

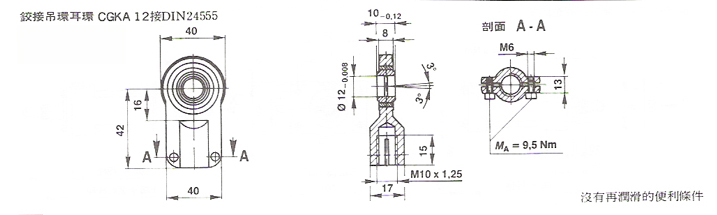

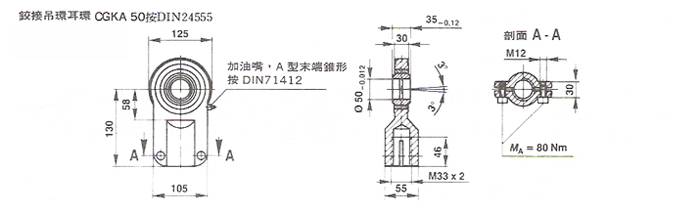

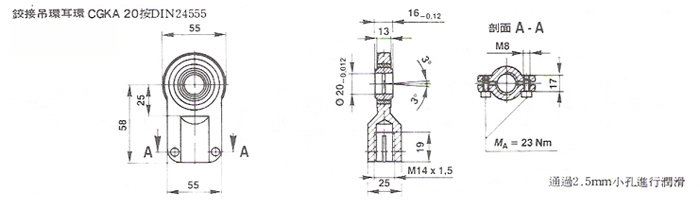

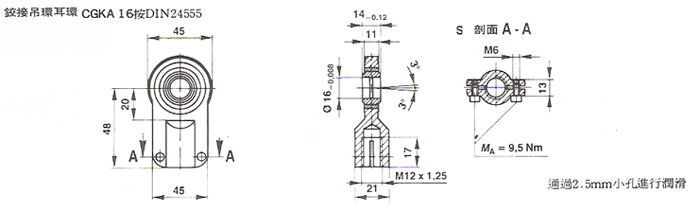

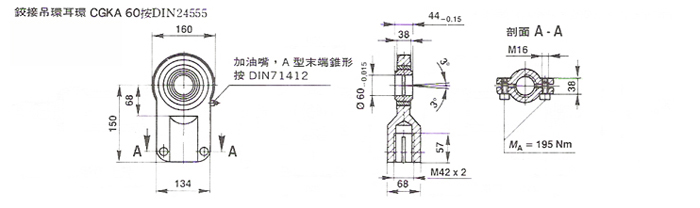

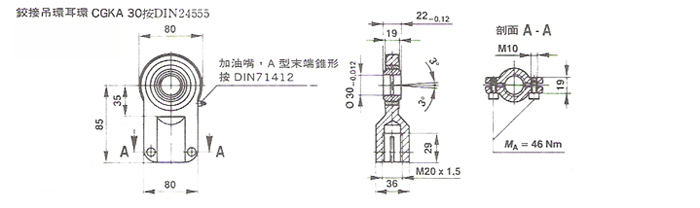

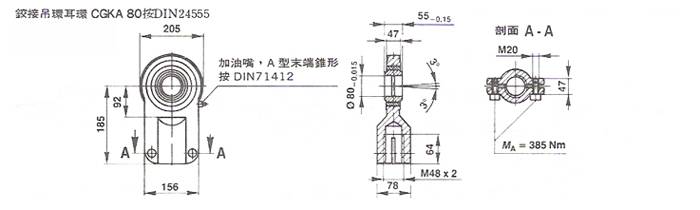

一拉杆端部螺纹与CGKA型球状吊环的耳环相配合
一各种不同拉杆材料与密封形式可用以适应应用条件(见型式代号)
一有缓冲和无缓冲的模式外型尺寸保持一致

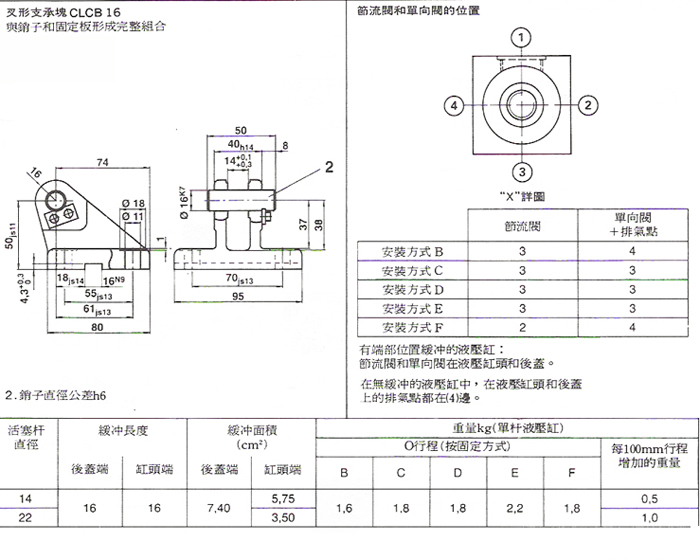

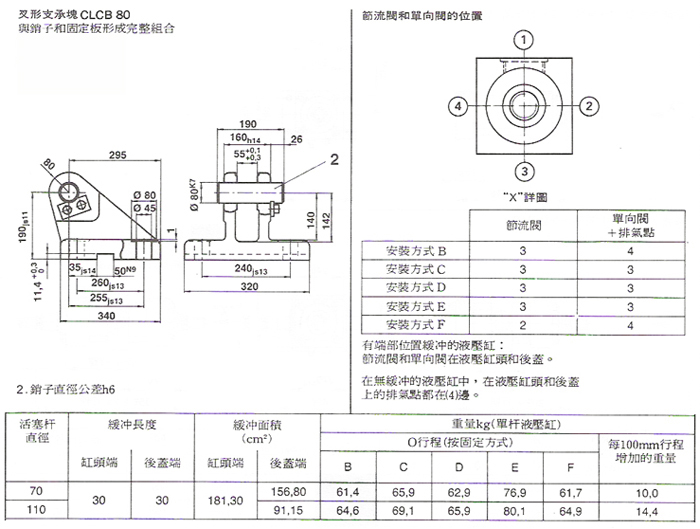

一缓冲可以调节
一排气点是标准的
技术数据
调定压力 |
160bar |
静态试验压力 |
240bar |
安装位置 |
任选 |
液压油 |
矿物油DIN51524(HL,HLP) |
液压油温度范围 |
-20℃到+70℃ 253K到343K |
粘度范围 |
2,8cSt到380cSt 2,8mm2/s到380mm2/s |
行程速度 |
0.5m/s(键管路连接固定) |
允许行程长度和总长度的公差
按照DIN24554
总公差按:DIN7168-g
和DIN7168-5g |
行程长度mm |
允许偏差mm |
0to1250 |
0
+1 |
1251to2000 |
+1
-2 |
2001to3000 |
+1
-3 |
用于户外的液压缸这些参数是可用的
请说明你应用的确切细节 |

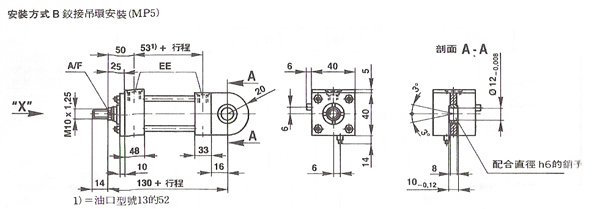

![](admin/zp/20081119153929.jpg)
![](admin/zp/20081119153942.jpg)
![](admin/zp/20081119153951.jpg)
![](admin/xp/111-1.jpg)
![](admin/zp/20081125154408.jpg)

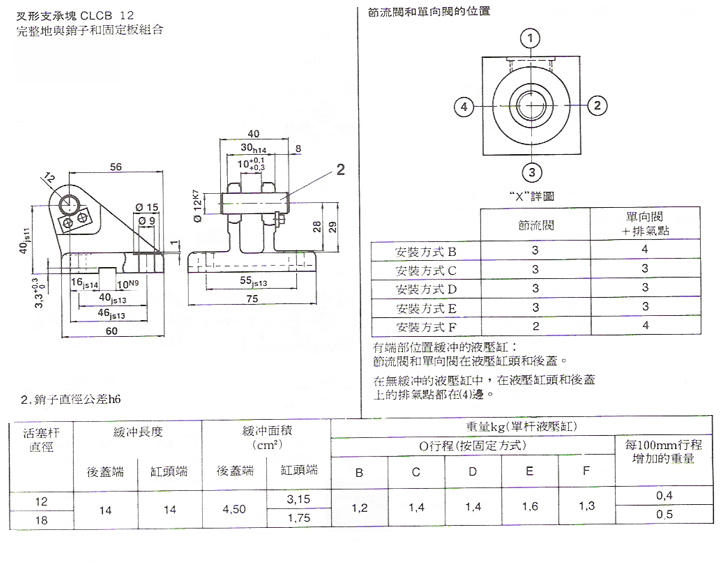

![](admin/zp/20081125154445.jpg)

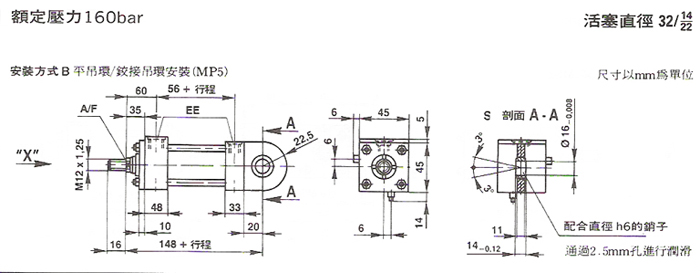

![](admin/xp/112-1.jpg)
![](admin/xp/112-2.jpg)
![](admin/xp/112-3.jpg)
![](admin/xp/112-4.jpg)
![](admin/xp/113-1.jpg)
![](admin/zp/20081125154636.jpg)
![](admin/zp/20081125154706.jpg)

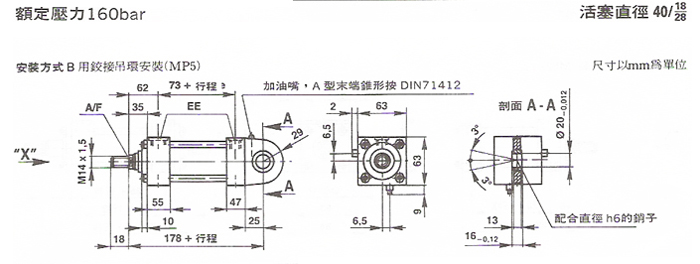

![](admin/xp/114-1.jpg)
![](admin/xp/114-2.jpg)

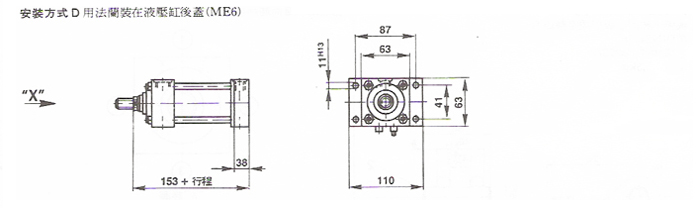

![](admin/xp/114-3.jpg)
![](admin/xp/114-4.jpg)
![](admin/xp/115-1.jpg)
![](admin/zp/20081125154845.jpg)

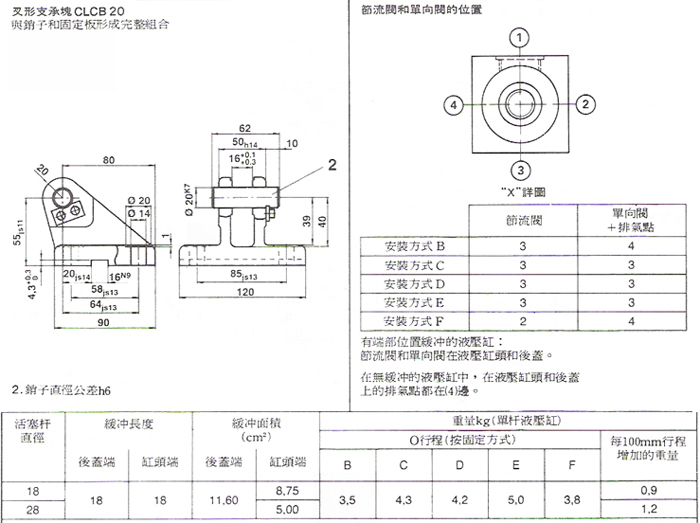

![](admin/zp/20081125154911.jpg)

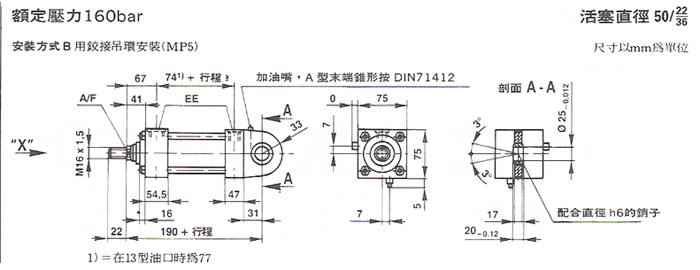

![](admin/xp/116-1.jpg)
![](admin/xp/116-2.jpg)
![](admin/xp/116-3.jpg)
![](admin/xp/116-4.jpg)
![](admin/xp/117-1.jpg)
![](admin/zp/20081125154923.jpg)

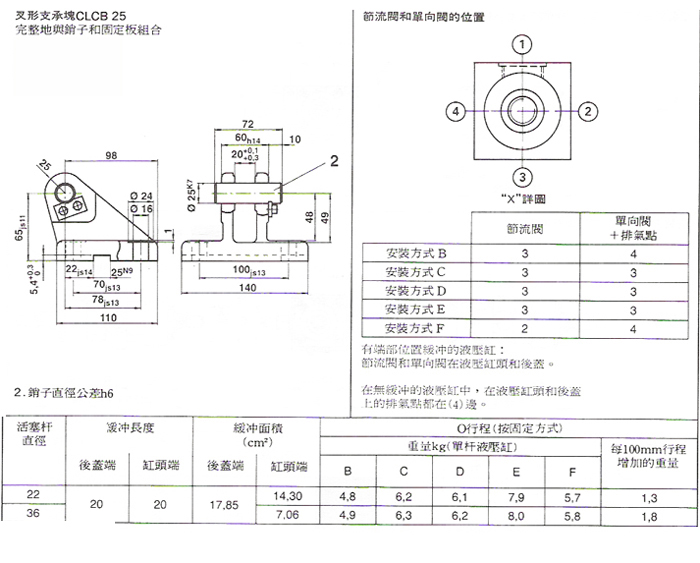

![](admin/zp/20081125154945.jpg)

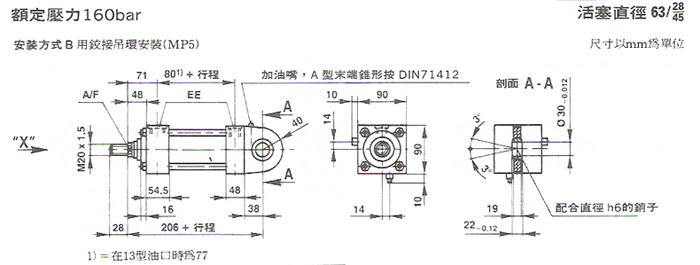

![](admin/xp/118-1.jpg)
![](admin/xp/118-2.jpg)

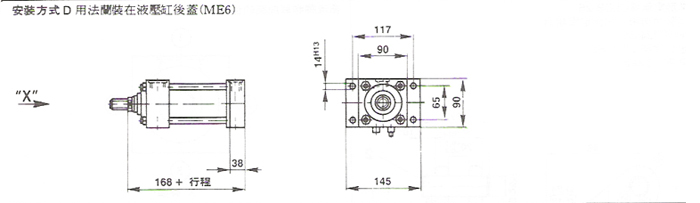

![](admin/xp/118-3.jpg)
![](admin/xp/118-4.jpg)
![](admin/xp/119-1.jpg)
![](admin/zp/20081125155224.jpg)
![](admin/zp/20081125155302.jpg)

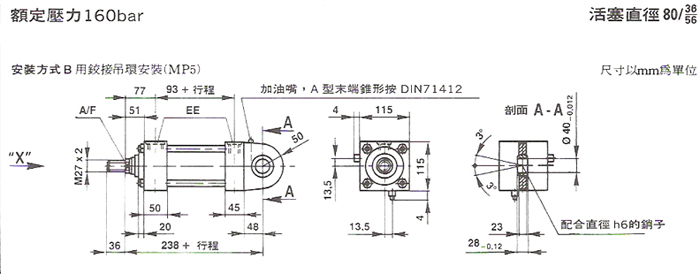

![](admin/xp/120-1.jpg)
![](admin/xp/120-2.jpg)
![](admin/xp/120-3.jpg)
![](admin/xp/120-4.jpg)
![](admin/xp/121-1.jpg)
![](admin/zp/20081125155320.jpg)
![](admin/zp/20081125155403.jpg)

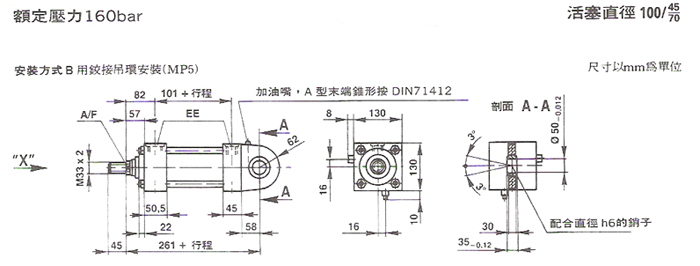

![](admin/xp/122-1.jpg)
![](admin/xp/122-2.jpg)
![](admin/xp/122-3.jpg)
![](admin/xp/122-4.jpg)
![](admin/xp/123-1.jpg)
![](admin/zp/20081125155707.jpg)

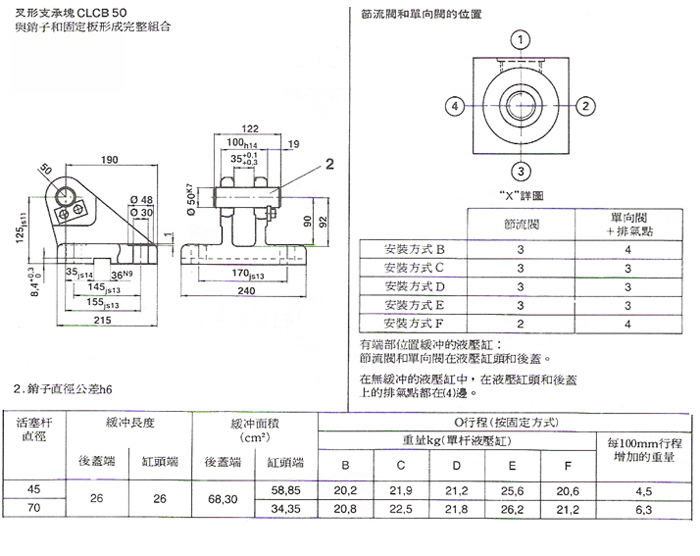

![](admin/zp/20081125155757.jpg)
![](admin/xp/124-1.jpg)
![](admin/xp/124-2.jpg)

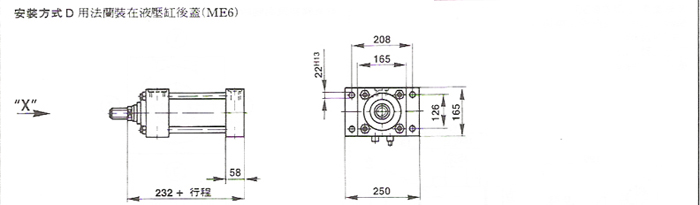

![](admin/xp/124-3.jpg)
![](admin/xp/124-4.jpg)
![](admin/xp/125-1.jpg)
![](admin/zp/20081125155946.jpg)

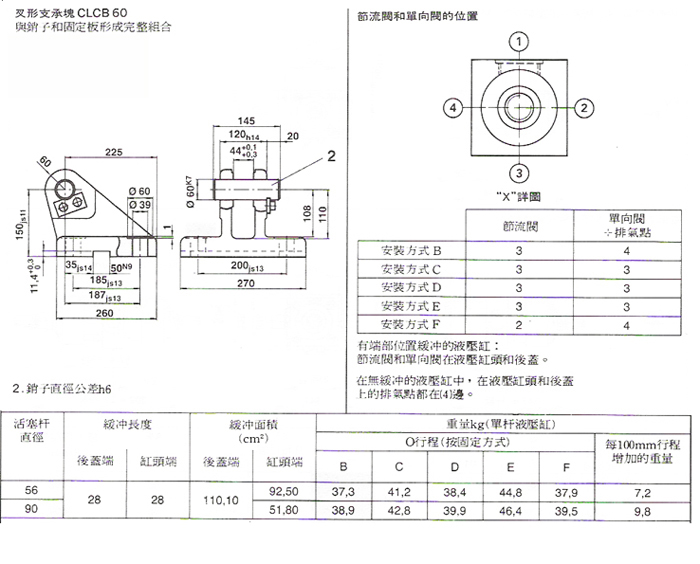

![](admin/zp/20081125160029.jpg)

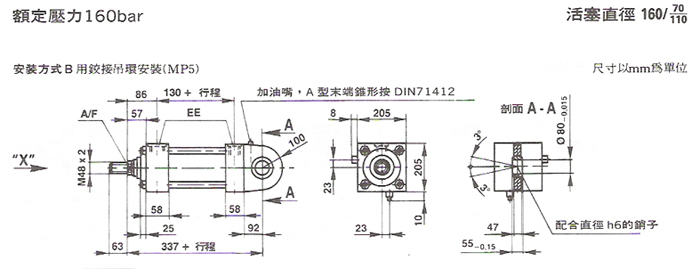

![](admin/xp/126-1.jpg)
![](admin/xp/126-2.jpg)

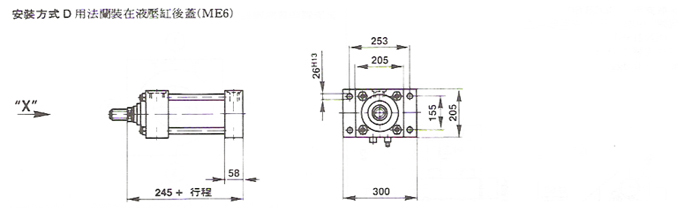

![](admin/xp/126-3.jpg)
![](admin/xp/126-4.jpg)
![](admin/xp/127-1.jpg)
![](admin/zp/20081125160042.jpg)
![](admin/zp/20081125160112.jpg)

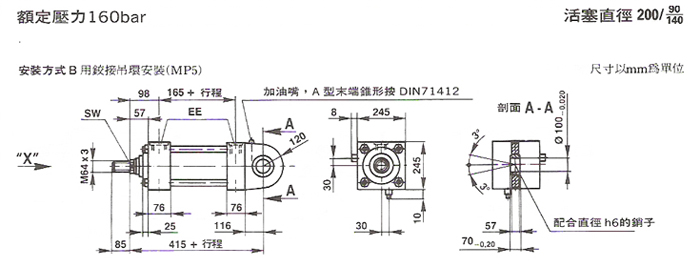

![](admin/xp/128-1.jpg)
![](admin/xp/128-2.jpg)
![](admin/xp/128-3.jpg)
![](admin/xp/128-4.jpg)
![](admin/xp/129-1.jpg)
![](admin/zp/20081125160441.jpg)

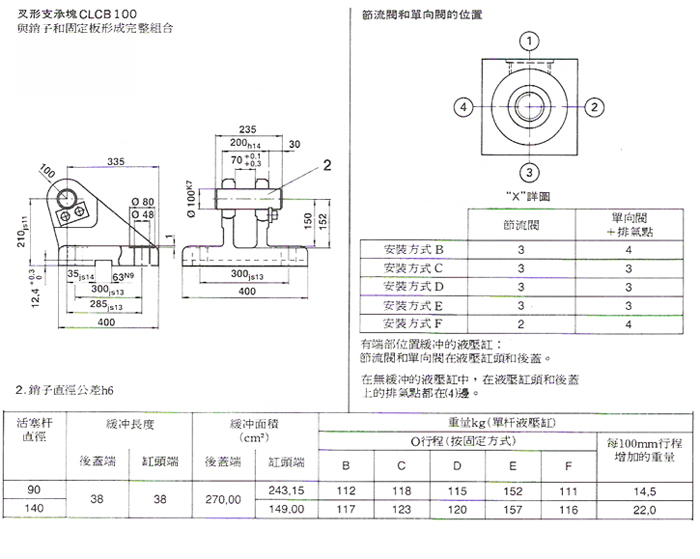

![](admin/zp/20081125160504.jpg)

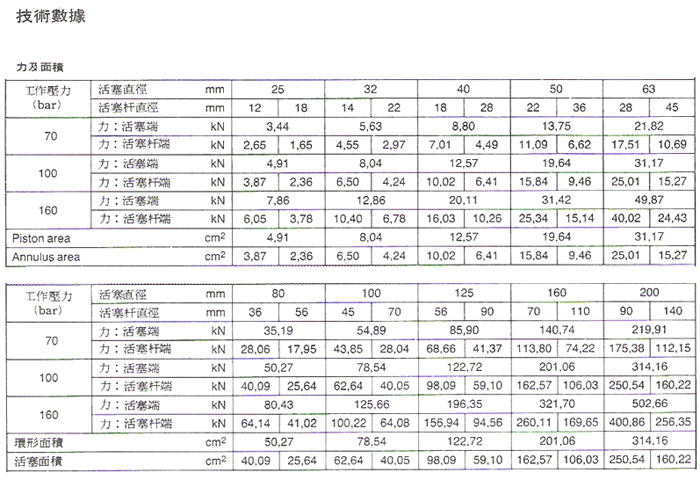

![](admin/xp/130-1.jpg)

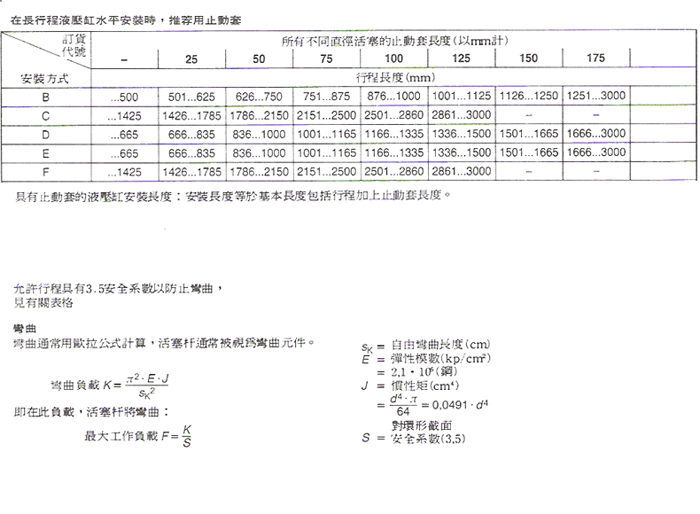

![](admin/xp/130-2.jpg)
![](admin/xp/131-1.jpg)
![](admin/xp/131-2.jpg)
![](admin/xp/132-1.jpg)
![](admin/xp/132-2.jpg)
![](admin/xp/133-1.jpg)
![](admin/zp/20081125160651.jpg)

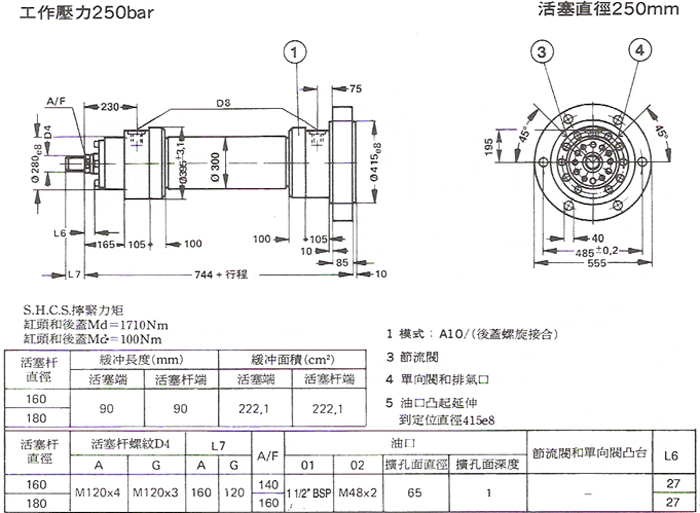

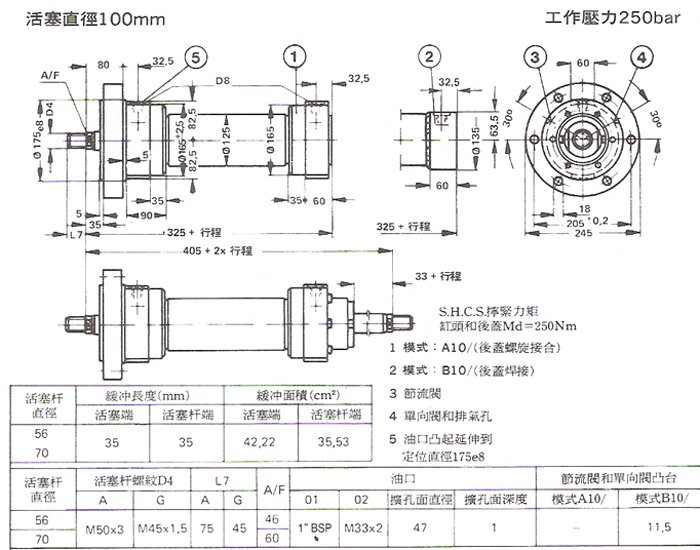

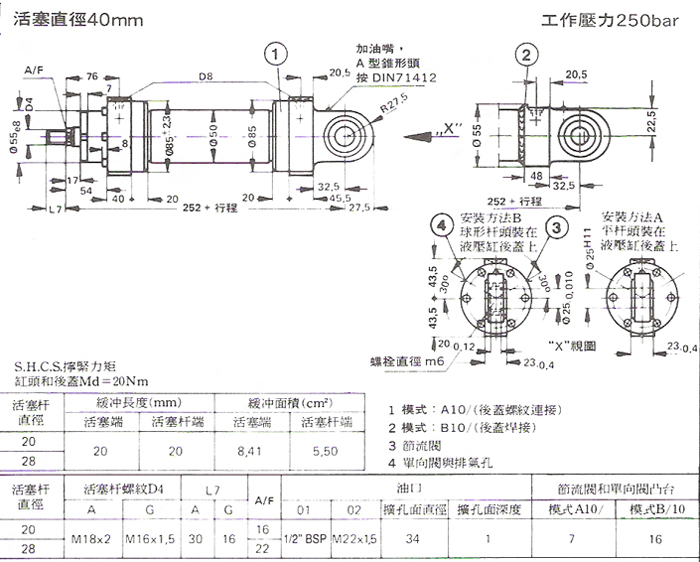

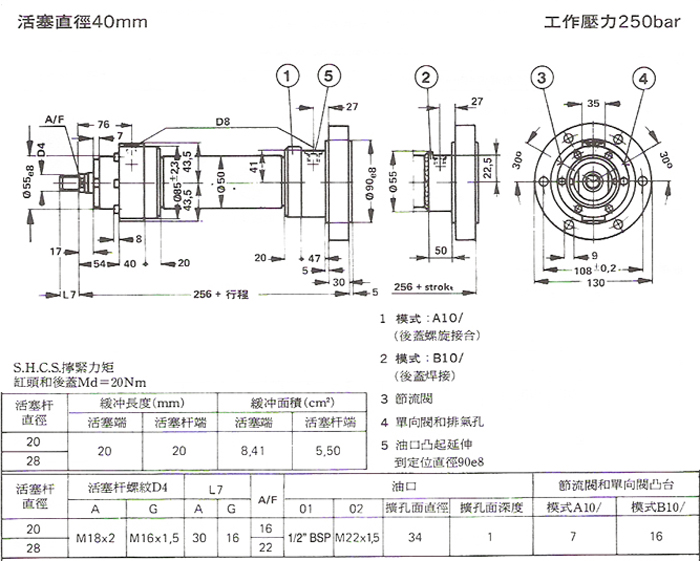

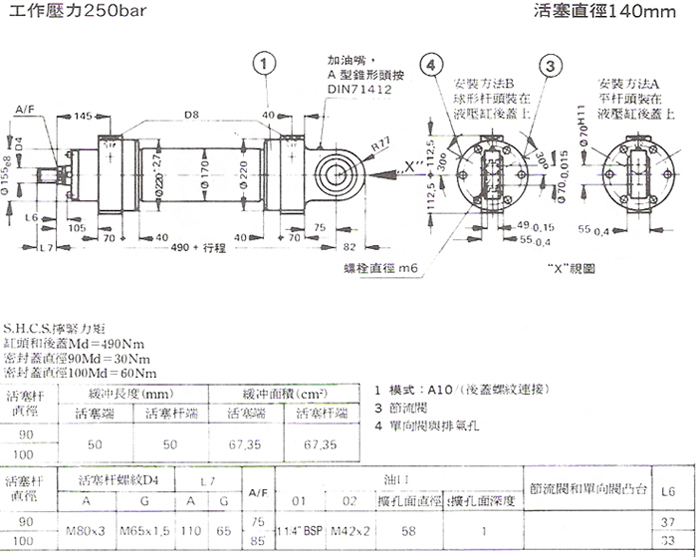

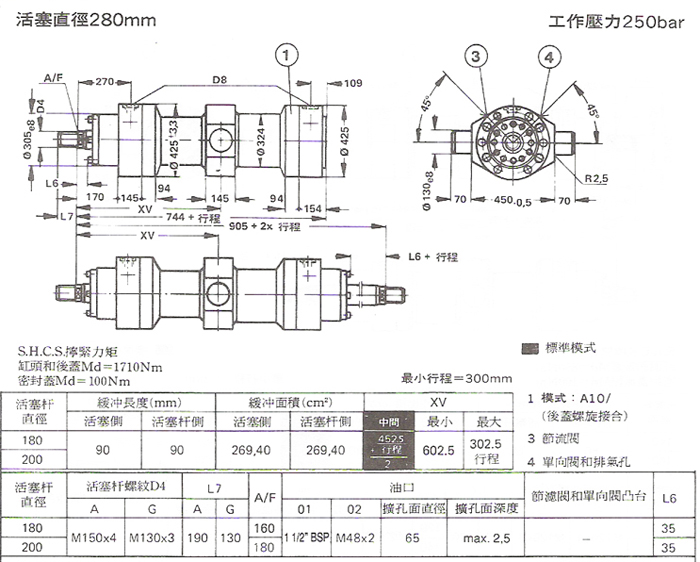

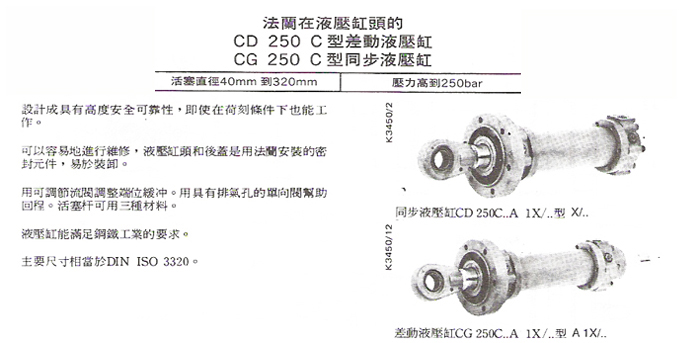

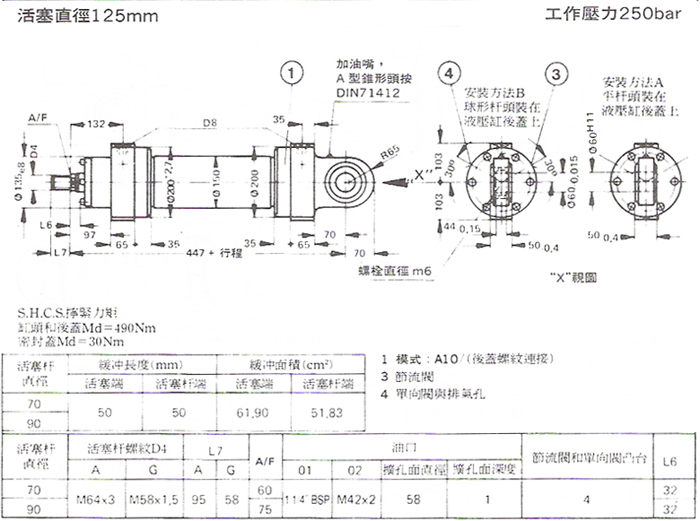

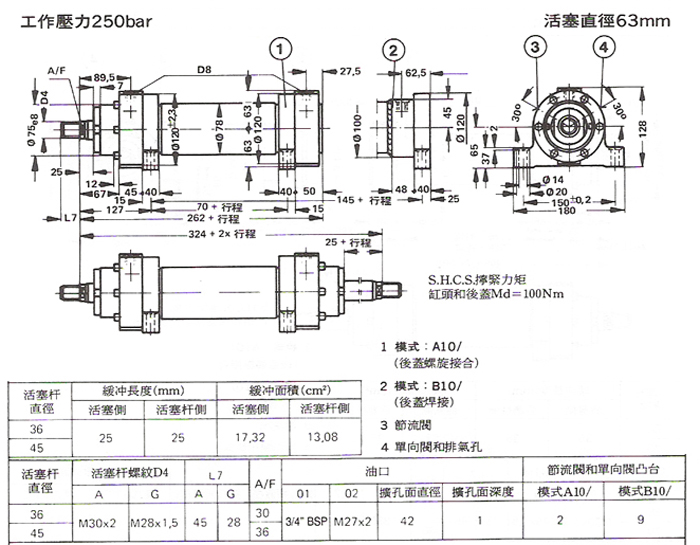

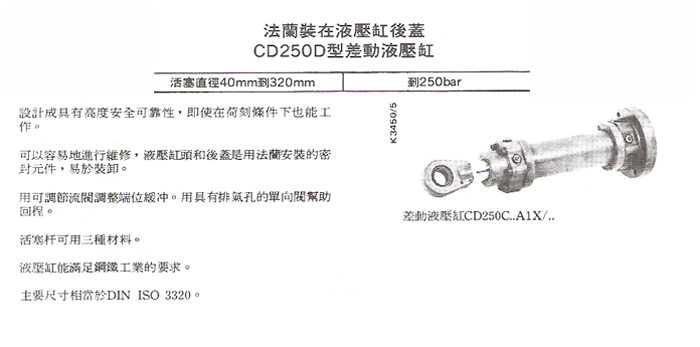

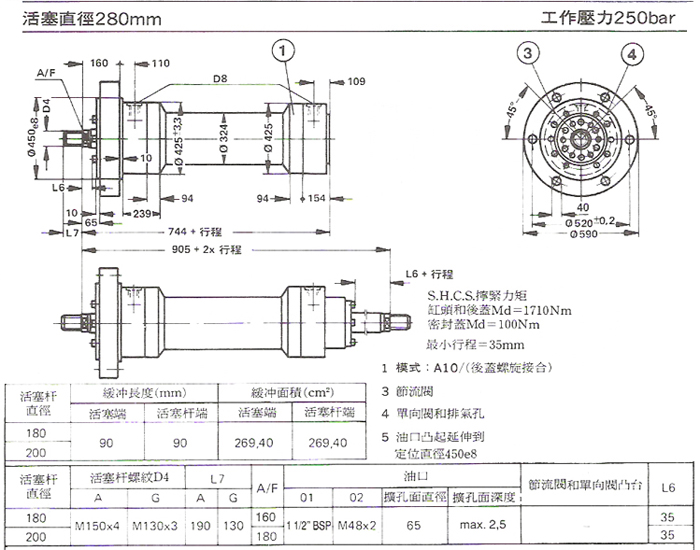

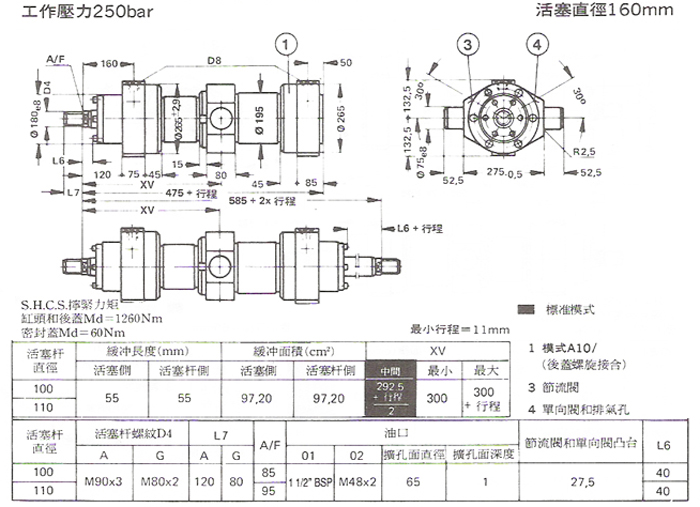

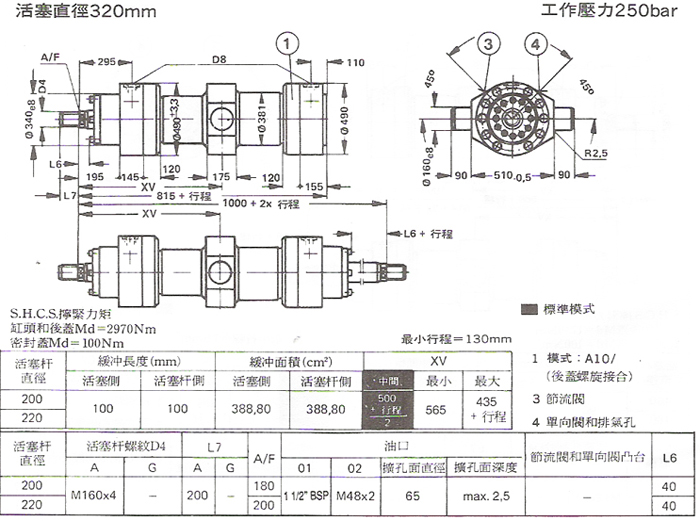

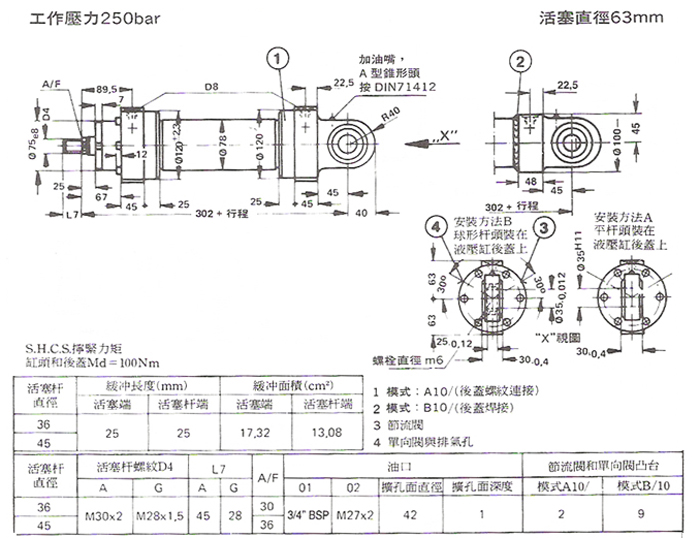

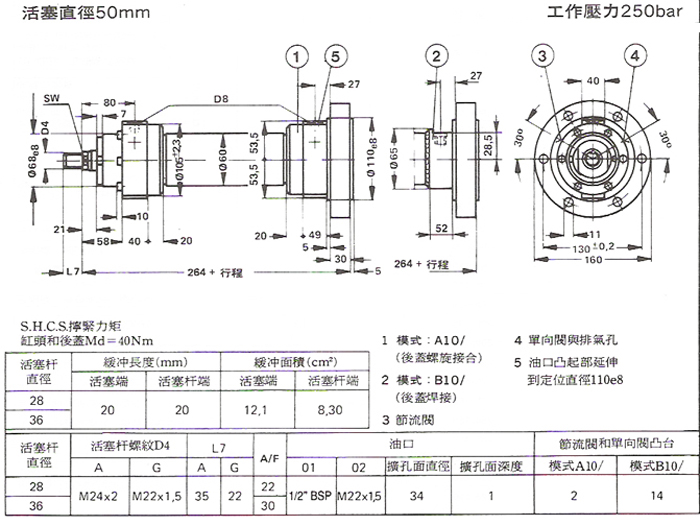

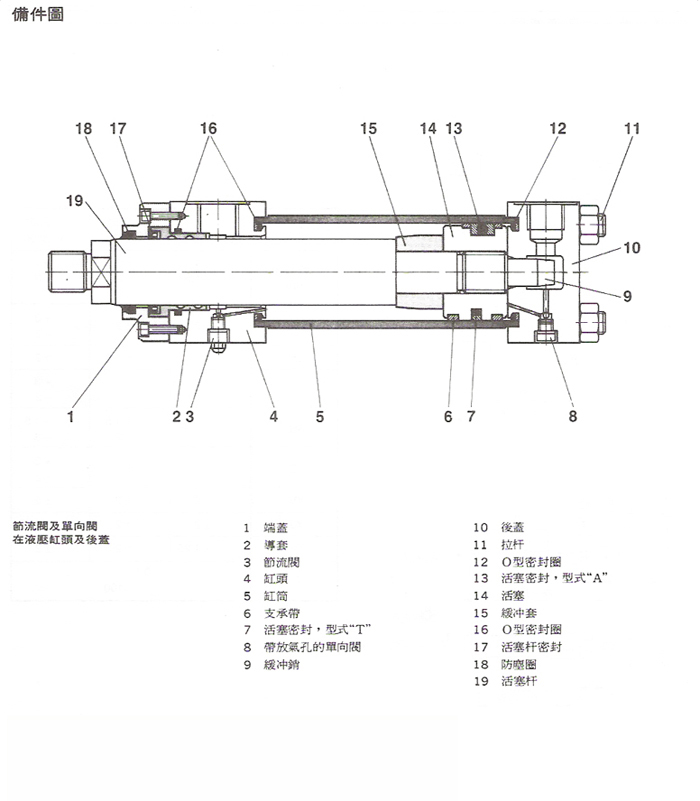

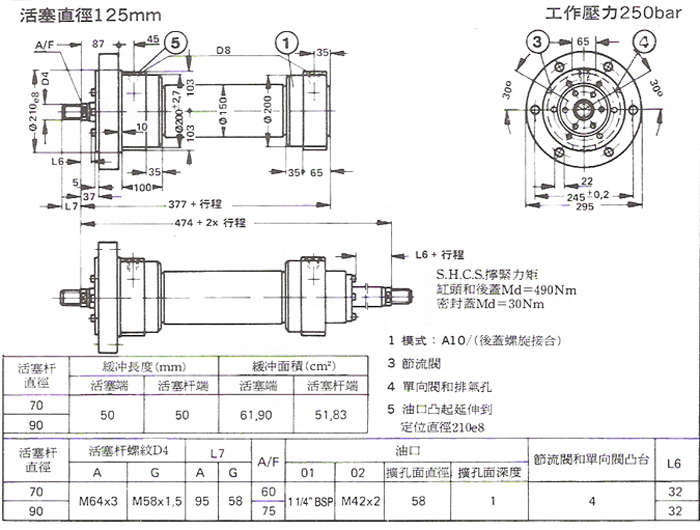

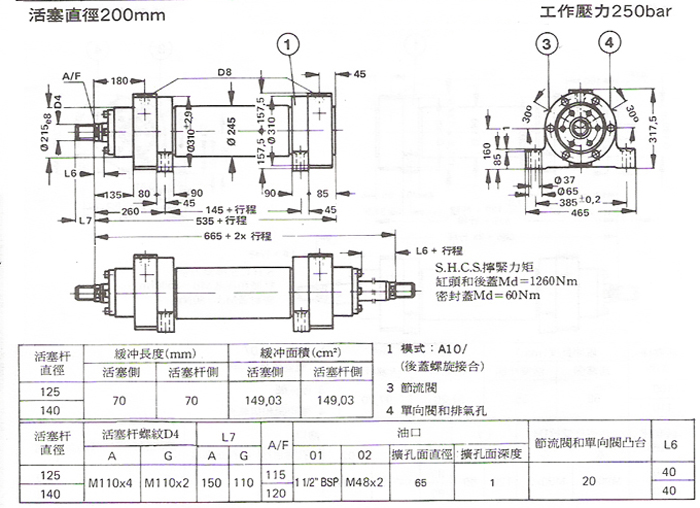

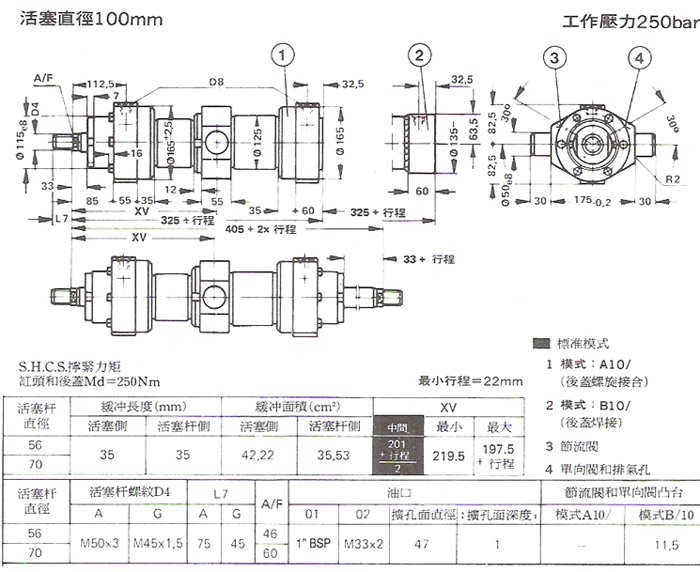

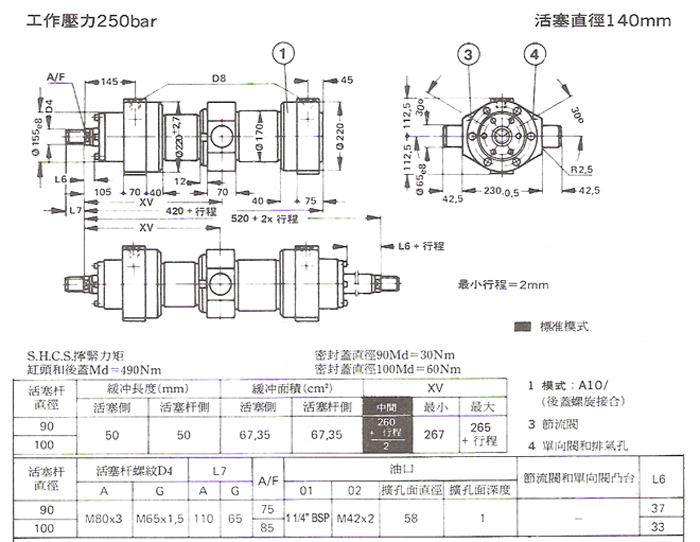

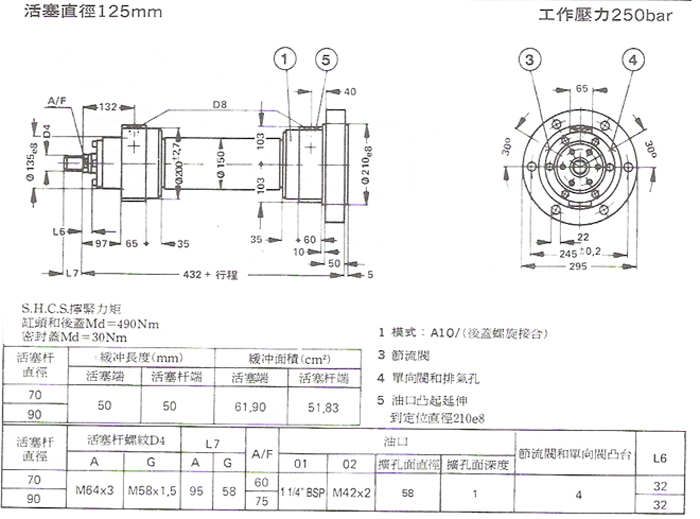

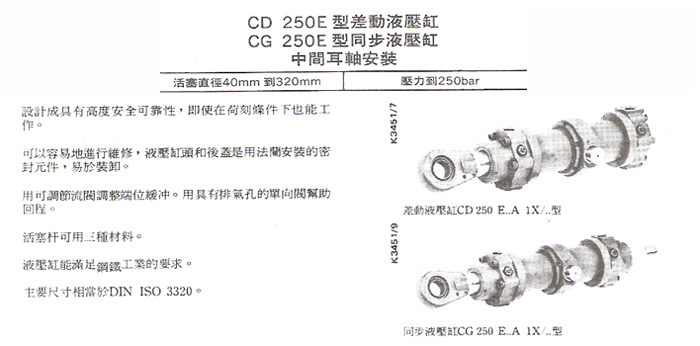

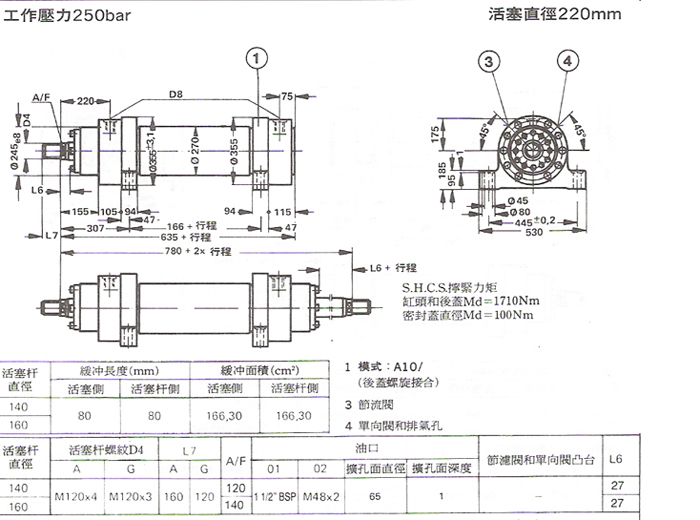

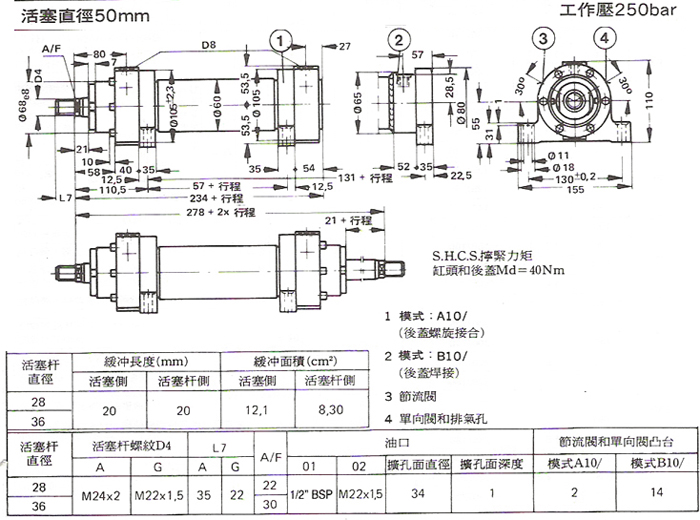

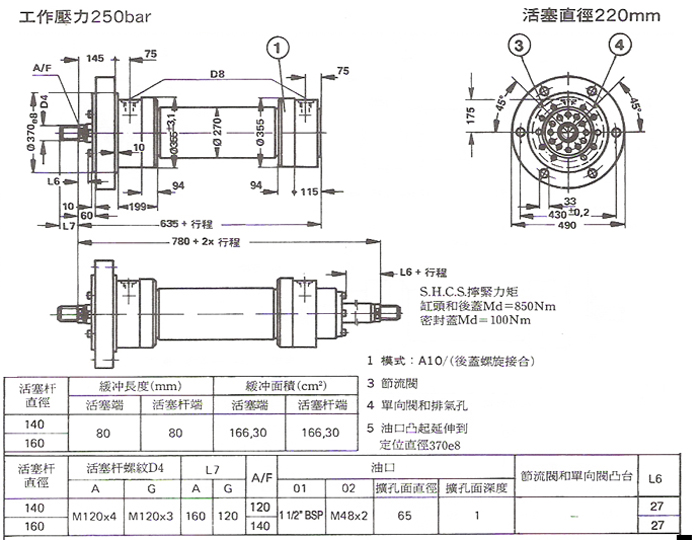

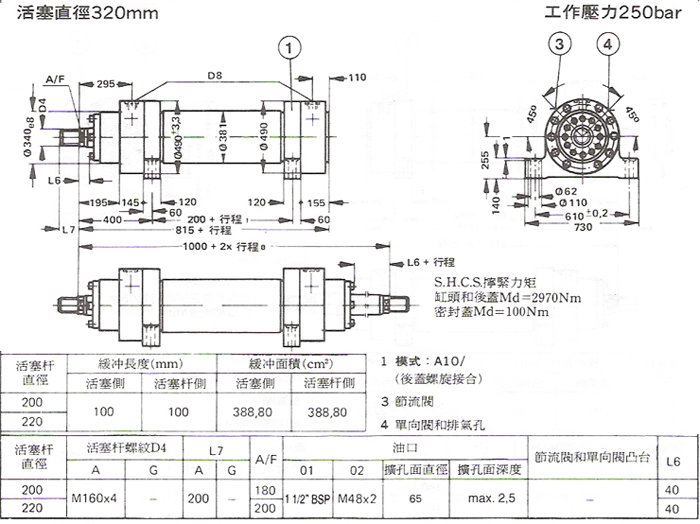

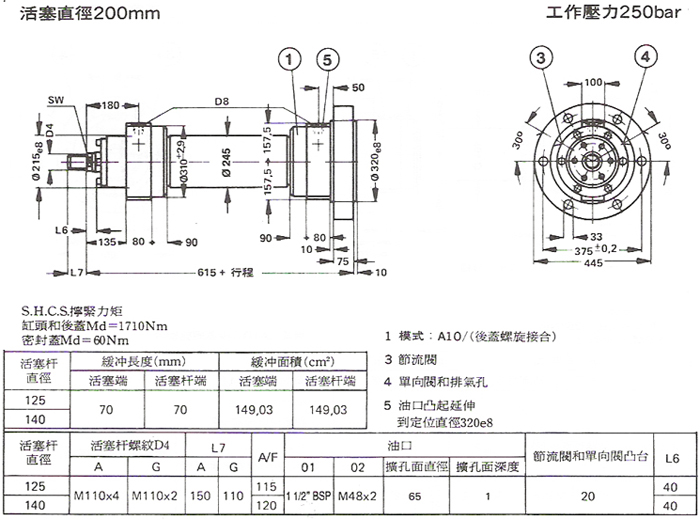

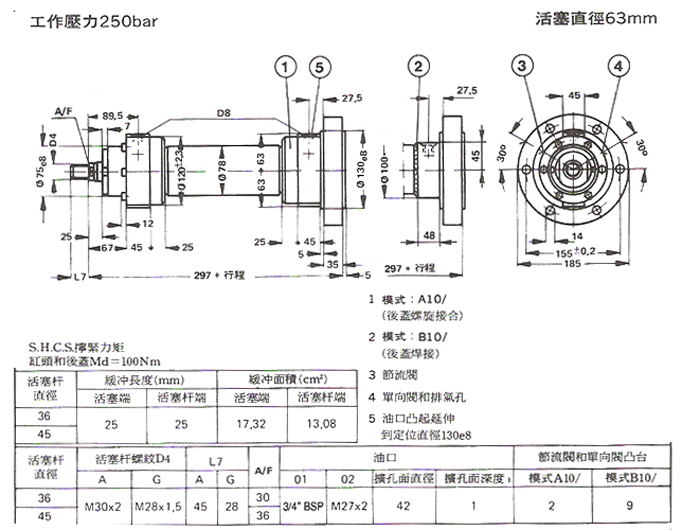

说明
易于维修的组合体系
一拉杆结构
因为维修时装配和拆卸简单
一管螺纹可任意采用ISO228/1或米制ISO(国际单位)
一排气点(标准)
一可调的缓冲
一装配长度与有缓冲或无缓冲的模式想适应
一行程可在最大有效范围内自由选择
工作压力 |
可到210bar(随活塞直径和安装方式而定) |
静态试验压力 |
最高工作压力X1.3(随活塞直径和安装方式而定) |
安装位置 |
任意 |
液压油 |
矿物油DIN21524(HL,HLP)
磷酸酯(HFD-R) |
液压油温度范围 ℃ |
-20to到70 |
粘度范围 mm2/S |
2.8到380 |
活塞速度 m/s |
0.5(决定于油口尺寸) |
允许装配长度和未知的公差 |
行程长度 |
允许偏差mm |
0到1250 |
+1
-1.5 |
1251到2000 |
+1
-2 |
2001到3000 |
+1
-3 |
规定的工作压力只能应用在无振动工作时有效
如果有过高载荷发生,如在高速顺序交变负载中,固定街头和活塞杆螺纹连接的设计徐考虑耐久性(疲劳强度)
如果需要,超过上面参数的液压缸也可提供。请询问,并给出应用的确切细节 |
