GZ型钢质锥形锚具
YDZ系列千斤顶是预应务钢筋混凝土结构的专用张拉设备：适用于张拉钢质维形锚具的碳素钢丝束（24根 Ф5钢丝）。改变卡盘和支承体可张拉其它根数的高强钢线束。配用2YBZ2-50型电动油泵。
 |

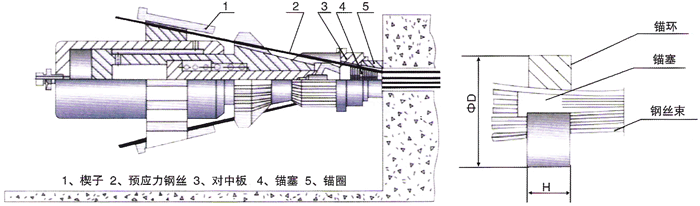

| YDZ850型千斤顶结构示意图 |
 |
 |
| GZ型钢质锥形锚具 |
YDZ850(YZ85)型千斤顶 |
钢质锥形锚具结构参数
|
型号 |
钢丝规格 |
根数 |
фD |
H |
配套千斤顶 |
|
GZ5-12 |
Ф5 |
12 |
100 |
40 |
YDZ600 |
|
GZ5-18 |
Ф5 |
18 |
100 |
40 |
YDZ600 |
|
GZ5-24 |
Ф5 |
24 |
108 |
53 |
YDZ600 |
|
GZ5-28 |
Ф5 |
28 |
136 |
53 |
YDZ850 |
|
GZ5-30 |
Ф5 |
30 |
136 |
53 |
YDZ850 |
|
GZ7-12 |
Ф7 |
12 |
140 |
63 |
YDZ1500 |
|
GZ7-24 |
Ф7 |
24 |
140 |
63 |
YDZ1500 |
YDZ系列千斤顶主要参数
|
型号 |
公称张拉力
（KN） |
公称油压
（Mpa） |
张拉面积
（cm2） |
张拉行程
（mm） |
退楔力
（KN） |
锚固力
（KN） |
自重
（kg） |
外形尺寸
（mm） |
|
YDZ600 |
600 |
26.4 |
227 |
200 |
151 |
332 |
170 |
ф330×818 |
|
YDZ850 |
850 |
50 |
176.5 |
250 |
218 |
393 |
136 |
ф370×796 |
|
400 |
155 |
ф400×981 |
|
YDZ1500 |
1500 |
50 |
314 |
300 |
298 |
769 |
180 |
ф394×892 | |
